在工业给排水、高层建筑二次供水及循环水系统中，“水锤（水击）”现象犹如隐藏在管道中的“隐形杀手”，常常伴随巨大的压力波动，导致管道振动、接口开裂甚至设备损毁。为了有效化解这一难题，水锤消除器（又称水锤吸纳器）成为了管网系统的“安全卫士”。
今天，我们通过直观的内部结构剖析，带大家深入了解目前市场最主流的三大类水锤消除器：活塞式、胶胆式、气囊式的工作奥秘与技术特点。

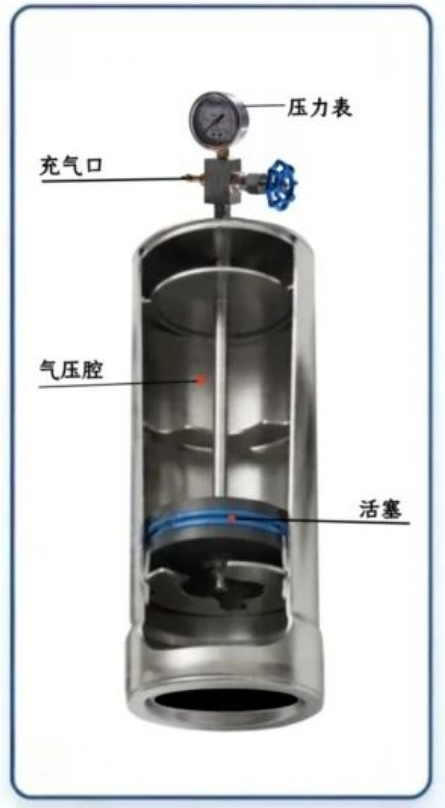

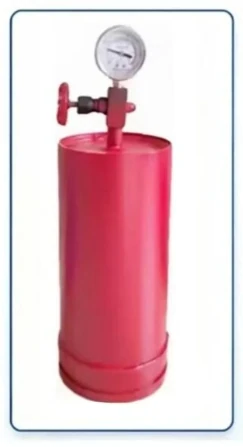

一、 活塞式水锤消除器（水锤吸纳器）
内部结构与组成
活塞式水锤消除器主要由密闭容器腔、高性能活塞（带密封圈）、中央导杆、顶部充气口与压力表等核心部件组成。阀体可根据现场需求采用法兰连接或卡箍连接。
工作原理
当管道受到突发工况产生冲击波并传入水锤吸纳器时，高压水击能量直接作用于下端活塞。
活塞在水击波的推动下，克服上部气压腔内压缩气体的阻力，向气腔方向做向上运动。
活塞在压力气体与不规则水击波的双重作用下进行上下往复运动，迅速消耗并吸收冲击能量，在极短时间内形成动态平衡，从而彻底消除不规则的水击波震荡，保护管网安全。

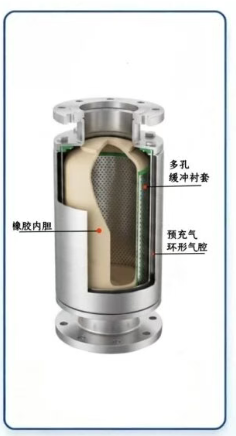

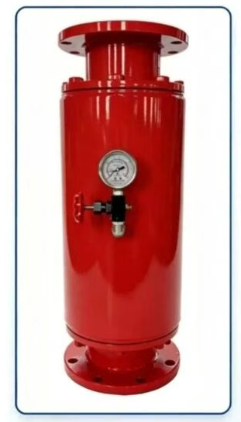

二、 胶胆式水锤消除器
内部结构与组成
胶胆式水锤消除器采用先进的腔体设计，内部包含高分子橡胶内胆、多孔缓冲衬套、预充气环形气腔，外部配备精密压力表及充放气阀嘴。
工作原理
正常运行状态：管道系统的正常工作压力与消除器内预充气体的压力保持动态平衡。
水锤发生瞬间：当系统中瞬间升高的水击压力打破平衡时，高压迫使内部的橡胶内胆向外侧的预充气环形气腔方向膨胀，通过形变瞬间吸收巨大的水击能量。
能量释放与复位：水锤过后管道压力下降，内胆在外部预充气体的压力作用下平稳回位，将吸收的能量缓慢、均匀地释放回管道，避免二次冲击。多孔缓冲衬套则进一步起到了稳定流态、高效缓冲的作用。

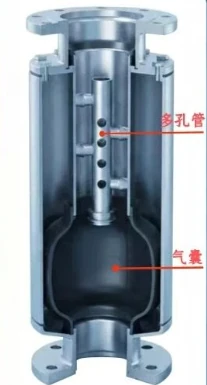

三、 气囊式水锤消除器
内部结构与组成
气囊式水锤消除器在结构上独具匠心，内部核心包含中央多孔管以及位于下部的高弹性气囊（伸缩内胆），配合一体化耐压阀体与充气接口。
工作原理
正常流态：正常情况下，流体介质从管路平稳地穿过多孔管，从另一端顺畅流出。
缓冲动作：当水流压力瞬间超过伸缩内胆的弹性强度以及气囊对内胆的预设压力时，伸缩内胆会向气囊方向发生不规则隆起，挤压气囊空间吸收冲击。
当水流压力低于或等于气囊压力及弹性强度时，内胆恢复原状。整个过程通过多孔管的节流与气囊的弹性形变，实现快速而有效的瞬时缓冲。
核心安装与运维指南（通用规范）
无论选用哪种结构的水锤消除器，在实际安装与调试中都需要注意以下关键参数：
压力表多功能显示：阀体上的压力表在安装前显示的是阀体内部的预充气体压力；安装接入管网并开启阀门后，显示的则是实时的管道工作压力。
气腔压力调节：阀体上的气嘴可用于注入有压气体或释放多余气体。水锤消除器的气室压力维持于管道设计压力的 50% ~ 70% 时消纳效果最佳。
安全红线：安装前必须核对确认，消除器的气室初始压力严禁高于管道实际工作压力。
