在工业生产、循环冷却水及各类水处理系统中，水质的稳定性直接关系到设备的运行效率和使用寿命。水中存在的悬浮物、泥沙及其他颗粒杂质，如果未能及时去除，可能在管道、换热器及其他设备内部积聚，影响系统正常运行。

浅层砂过滤器作为一种常见的水处理过滤设备，主要利用石英砂等颗粒滤料对水中的悬浮物和颗粒杂质进行拦截，具有结构相对简单、处理流量适应范围广、运行维护方便等特点。

随着自动化水处理技术的发展，部分浅层砂过滤器还具备自动反冲洗功能，能够根据运行压差或预设时间自动清洗滤料，减少人工维护工作量。

那么，浅层砂过滤器是如何工作的？它有哪些优势？又适用于哪些水处理领域？

一、什么是浅层砂过滤器？

浅层砂过滤器又称浅层介质过滤器，是一种采用颗粒滤料进行水质过滤的设备，主要用于去除水中的悬浮物、泥沙及部分颗粒性污染物，降低水体浊度。

与部分传统深层砂滤设备相比，浅层砂过滤器通常采用相对较浅的滤料层，并通过合理的布水和集水结构实现水流过滤。

根据实际处理水量和安装要求，浅层砂过滤器可以采用单罐运行，也可以通过多个过滤单元并联组合，提高整体处理能力。

对于配备自动控制系统的设备，还可以实现自动反冲洗，适用于工业循环水旁滤及其他需要连续过滤的水处理场景。

二、浅层砂过滤器由哪些部分组成？

浅层砂过滤器主要由过滤罐体、滤料层、布水装置、集水装置及进出口管路等部分组成。自动反冲洗型号还可配置控制器、切换阀门和相关检测装置。

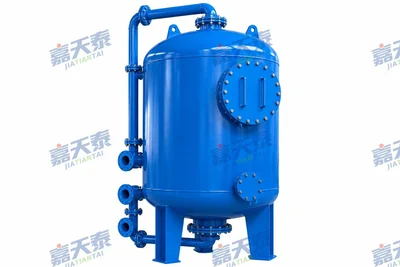

1. 过滤罐体

过滤罐是浅层砂过滤器的主体结构，通常可采用碳钢或不锈钢等材料制造。

罐体主要用于容纳滤料及承受设备运行压力，实际材质和防腐方式应根据水质、压力及使用环境确定。

2. 滤料层

滤料是浅层砂过滤器的重要组成部分，常见滤料包括石英砂，也可根据实际要求选择石榴石等其他颗粒介质。

滤料粒径、级配及滤层厚度会影响设备的过滤性能和运行阻力，因此需要根据处理水质和设计要求合理选择。

3. 布水装置

布水装置通常设置在过滤器进水区域，主要用于将进入设备的水流均匀分配至滤料层，减少局部水流集中或分布不均的问题。

4. 集水装置

集水装置一般位于过滤罐底部，负责收集经过滤料层处理后的水，并通过出水管道排出。

合理的集水结构还有助于维持过滤和反冲洗过程中水流分布的均匀性。

5. 自动控制及反冲洗系统

部分全自动浅层砂过滤器配备控制器、压力检测装置及自动切换阀门。

当设备达到设定的反冲洗条件时，控制系统可以启动清洗程序，减少人工操作。

三、浅层砂过滤器的工作原理是什么？

浅层砂过滤器主要利用颗粒滤料的物理截留作用，将水中的悬浮物及其他颗粒杂质分离出来。

其工作过程通常包括正常过滤、杂质积累、反冲洗及恢复过滤等阶段。

1. 正常过滤阶段

待处理水通过进水管道进入过滤器，经布水装置均匀分配后，流经石英砂等颗粒滤料层。

水中的泥沙、悬浮物及部分颗粒杂质在通过滤层时，被滤料颗粒间的孔隙结构截留，或附着在滤料表面。

经过滤料层处理后的水，由底部集水装置汇集，并通过出水管道进入后续系统。

2. 杂质积累阶段

随着设备持续运行，滤料层中截留的颗粒杂质逐渐增加，水流通过滤层时的阻力也可能随之增大。

当过滤器进出口压差明显上升时，通常表明滤层中积聚了较多杂质，需要进行清洗。

3. 自动反冲洗阶段

对于配置自动反冲洗功能的浅层砂过滤器，当进出口压差达到设定值，或者运行时间达到预设周期时，控制系统可自动启动反冲洗程序。

反冲洗过程中，清洗水流通常由下向上通过滤料层，使积聚在滤料间的杂质松动并随反洗水排出。

部分设备还会采用其他辅助清洗方式，具体应以设备结构和产品说明为准。

4. 恢复正常过滤

反冲洗完成后，控制系统将相关阀门切换回正常过滤状态，设备重新进入过滤运行。

对于采用多罐并联、逐台反冲洗设计的系统，可以在其中一个过滤单元清洗时，由其他过滤单元继续承担过滤任务。

但系统是否能够在反冲洗过程中保持设计出水量，还需要结合过滤单元数量、管路配置及实际运行条件确定。

四、浅层砂过滤器有哪些特点和优势？

1. 能够去除水中的颗粒杂质

浅层砂过滤器主要通过颗粒滤料截留悬浮物、泥沙及其他颗粒性杂质，帮助降低水体浊度。

在合理选型和正常运行条件下，可以减少颗粒杂质进入后续管道及设备，降低部分设备发生堵塞的风险。

2. 处理流量适应范围广

浅层砂过滤器可以根据实际水处理量，选择不同规格的过滤单元。

对于处理流量较大的工程，还可以采用多个过滤罐并联组合的方式，满足不同工况的运行需求。

3. 具备自动反冲洗功能

部分全自动浅层砂过滤器可以根据压差或时间自动启动反冲洗程序，及时清除滤料中积聚的杂质。

这种运行方式可以减少人工清洗频率，使设备管理更加方便。

4. 滤料可重复使用

石英砂等颗粒滤料在正常使用过程中，可以通过反冲洗去除部分积聚的杂质，从而恢复过滤能力。

与部分一次性过滤材料相比，滤料可反复清洗使用，有助于减少日常耗材更换工作。

但滤料仍需要定期检查，出现严重污染、流失或性能下降时，应及时补充或更换。

5. 结构紧凑，安装较为灵活

浅层砂过滤器可根据工程需求采用单罐或多罐组合设计，便于与循环水管路及其他水处理设备配套连接。

合理布置设备及相关管道，可以提高安装空间的利用率，方便后期检修维护。

6. 适用于多种水处理系统

浅层砂过滤器不仅可以用于工业循环水过滤，还可根据具体水质和工艺要求，应用于市政水处理、灌溉用水及部分工艺用水预处理系统。

五、浅层砂过滤器主要应用在哪些领域？

1. 工业循环冷却水系统

在工业循环冷却水系统中，水体可能受到粉尘、泥沙及其他杂质影响，造成悬浮物逐渐积累。

浅层砂过滤器可以作为循环水旁滤系统的组成部分，去除部分颗粒杂质，减少其在管路、换热器及冷却设备中沉积的风险。

对于化工、电力、机械制造等行业，可根据循环水水质及处理需求配置相应过滤设备。

2. 城市供水及水处理工程

在市政供水和部分水处理工程中，浅层砂过滤器可作为过滤工艺的组成部分，用于去除部分悬浮物和颗粒杂质。

但砂过滤只能承担相应的颗粒物去除任务，不能单独保证出水达到生活饮用水标准。

对于饮用水处理，还应根据原水水质及相关标准配置必要的其他处理和消毒工艺。

3. 污水处理及中水回用

在污水处理及中水回用系统中，浅层砂过滤器可用于部分生化处理或沉淀处理后的过滤环节，进一步减少水中的悬浮颗粒。

合理配置过滤设备，有助于减轻后续处理设施的颗粒物负荷，提高系统运行的稳定性。

4. 游泳池及景观水处理

在适宜的设备选型和处理工艺条件下，浅层砂过滤器可以用于部分游泳池及景观循环水过滤系统。

设备通过截留水中的颗粒杂质，帮助维持水体清澈度。

需要注意的是，过滤设备不能替代泳池所需的消毒及其他卫生管理措施。

5. 农业灌溉用水

在农业灌溉系统中，水源可能含有泥沙、有机颗粒及其他悬浮杂质。

浅层砂过滤器可以作为灌溉水预处理设备，减少部分杂质进入灌溉管道，降低滴灌及喷灌部件发生堵塞的风险。

6. 食品及饮料行业

食品及饮料生产过程中，部分工艺对用水中的颗粒物含量有一定要求。

浅层砂过滤器可根据实际工艺条件，用于部分原水或工艺用水的预处理，帮助去除水中的悬浮物和颗粒杂质。

但食品生产用水还需要满足相应的卫生及工艺标准，通常不能仅依靠砂过滤完成全部水质处理。

六、浅层砂过滤器应该如何选型？

为了保证设备能够满足实际使用需求，在选择浅层砂过滤器时，应重点考虑以下几个方面。

1. 处理水量

根据系统设计流量、实际用水需求及运行方式，选择合适的过滤单元规格和数量。

2. 原水水质

了解原水浊度、悬浮物浓度、颗粒物性质及其他相关指标，判断浅层砂过滤器是否适用。

3. 滤料种类及粒径

根据需要去除的杂质类型及出水水质要求，合理选择滤料材质、粒径和级配。

4. 系统运行压力

结合管网压力、设备允许工作压力及过滤阻力，确保设备在设计要求的范围内运行。

5. 反冲洗条件

对于全自动浅层砂过滤器，应确认反冲洗所需的水量、压力、排污条件及控制方式，确保系统具备正常清洗能力。

6. 安装空间及维护要求

结合现场管路布置、设备安装空间和日常检修条件，合理选择单罐或多罐组合形式。

七、浅层砂过滤器日常如何维护？

虽然部分浅层砂过滤器能够自动完成反冲洗，但长期运行过程中仍需要定期检查和维护。

1. 定期检查进出口压差

关注过滤器运行压差变化。如果压差持续升高，应检查滤料堵塞情况及反冲洗系统是否正常。

2. 检查反冲洗效果

定期检查反冲洗阀门及相关控制设备，确认清洗程序能够按照设定条件正常执行。

3. 检查滤料状态

根据实际运行情况，检查滤料是否存在板结、流失、污染严重或其他异常问题，必要时进行补充或更换。

4. 检查管路及阀门

定期检查进出口管路、排污管道及各类阀门，及时处理渗漏或堵塞等问题。

5. 监测出水水质

结合实际处理要求，定期检测出水浊度或悬浮物等指标，判断设备过滤效果是否满足系统要求。

6. 做好设备安全维护

需要打开罐体或检修内部部件时，应先按照操作规程停机、隔离并泄压，避免带压拆卸造成安全事故。

八、总结

浅层砂过滤器是工业及民用水处理系统中常见的颗粒物过滤设备，主要通过石英砂等滤料截留水中的悬浮物、泥沙及其他颗粒杂质，帮助改善水质并减少后续设备的颗粒物负荷。

对于配备自动反冲洗功能的设备，还可以通过压差控制或定时控制自动清洗滤料，减少人工维护工作量，提高日常管理便利性。

在实际应用过程中，应根据原水水质、处理流量、系统压力及出水要求合理选择设备，并做好反冲洗管理、滤料检查及日常维护。

通过科学选型、规范安装和定期保养，浅层砂过滤器能够在工业循环水、农业灌溉、污水回用及其他水处理系统中发挥稳定的过滤作用，为水处理系统的正常运行提供支持。
